6 Правила размещения средств наружной рекламы

6.1 Средства наружной рекламы не должны снижать безопасность дорожного движения, ограничивать видимость технических средств организации дорожного движения, уменьшать габарит инженерных сооружений, а также не должны быть размещены:

– на одной опоре, в створе и в одном сечении с дорожными знаками и светофорами;

– на аварийно-опасных участках дорог и улиц, на железнодорожных переездах, мостовых сооружениях, в туннелях и под путепроводами, а также на расстоянии менее 350 м от них вне населенных пунктов и 50 м – в населенных пунктах, непосредственно над въездами в туннели и выездами из туннелей и ближе 10 м от них;

– на участках автомобильных дорог и улиц с высотой насыпи земляного полотна более 2 м;

– на участках автомобильных дорог вне населенных пунктов с радиусом кривой в плане менее 1200 м, в населенных пунктах – на участках дорог и улиц с радиусом кривой в плане менее 600 м;

– над проезжей частью и обочинами дорог (кроме "перетяжек" в селитебных зонах);

– на дорожных ограждениях и направляющих устройствах;

– на подпорных стенах, деревьях, скалах и других природных объектах;

– на участках автомобильных дорог с расстоянием видимости менее 350 м вне населенных пунктов и 150 м – в населенных пунктах;

– ближе 25 м от остановок маршрутных транспортных средств;

– на пешеходных переходах и пересечениях автомобильных дорог в одном уровне, а также на расстоянии менее 150 м от них вне населенных пунктов, 50 м – в населенных пунктах;

– сбоку от автомобильной дороги или улицы на расстоянии менее 10 м от бровки земляного полотна автомобильной дороги вне населенных пунктов и на расстоянии менее 5 м от бровки земляного полотна автомобильной дороги (бордюрного камня) – в населенных пунктах;

– сбоку от автомобильной дороги или улицы на расстоянии менее высоты средства наружной рекламы, если верхняя точка находится на высоте более 10 м или менее 5 м над уровнем проезжей части.

6.2 На автомобильных дорогах нижний край рекламного щита или крепящих его конструкций размещают на высоте не менее 2,0 м от уровня поверхности участка, на котором расположено средство размещения рекламы, а на территории городских и сельских поселений – на высоте не менее 4,5 м.

6.3 Расстояние в плане от фундамента до имеющихся подземных коммуникаций должно быть не менее 1 м.

6.4 Удаление средств наружной рекламы от линий электропередачи осветительной сети должно быть не менее 1,0 м.

6.5 При размещении средств наружной рекламы на разделительной полосе расстояние от края конструкции (рекламного щита) или опоры до края проезжей части должно составлять не менее 2,5 м.

Если расстояние от края конструкции (рекламного щита) или опоры до края проезжей части не более 4,0 м, должны быть установлены дорожные ограждения первой группы по ГОСТ 23457.

6.6 Расстояние от средств наружной рекламы до дорожных знаков и светофоров должно быть не менее указанного в таблице 1.

Разрешенная скорость движения на дороге (улице), км/ч Площадь рекламного объявления, м2
св. 15 от 15 до 6 св. 6 до 3 менее 3
Более 60 200 100 60 40
60 и менее 120 60 40 25

6.7 Расстояние между отдельно размещенными на одной стороне дороги средствами наружной рекламы должно быть не менее:

– 150 м – за пределами населенных пунктов;

– 50 м – в пределах населенных пунктов.

6.8 При размещении средств наружной рекламы необходимо учитывать удобство содержания автомобильных дорог и улиц.

6.9 Запрещается размещение рекламы путем нанесения либо вкрапления, с использованием строительных материалов, краски, дорожной разметки и т. п., в поверхность автомобильных дорог и улиц.

6.10 Средства наружной рекламы размещают с учетом проекта организации движения и расположения технических средств организации дорожного движения.

6.11 При выполнении работ по монтажу и обслуживанию средств наружной рекламы должны быть соблюдены требования по обеспечению безопасности дорожного движения в местах производства дорожных работ, в том числе по [13].

6.12 Фундаменты размещения стационарных средств наружной рекламы должны быть заглублены на 15-20 см ниже уровня грунта с последующим восстановлением газона на нем. В других случаях фундаменты опор не должны выступать над уровнем земли более чем на 5 см. Допускается размещение выступающих более чем на 5 см фундаментов опор на тротуаре при наличии бортового камня или дорожных ограждений, если это не препятствует движению пешеходов и уборке улиц.

6.13 Рекламораспространитель обязан восстановить благоустройство территории после установки (демонтажа) средства размещения наружной рекламы в течение 10 сут. Демонтаж средств размещения наружной рекламы необходимо проводить вместе с их фундаментом.

7 Правила размещения средств информационного обеспечения участников дорожного движения

Читайте также:  Как устанавливаются счетчики на воду

7.1 Допускается размещать информационно-указательные знаки индивидуального проектирования (знаки 5.20.1, 5.20.2, 5.21, 5.27 по ГОСТ 10807) с элементами рекламной информации при условии выполнения следующих требований:

– рекламную информацию размещают на отдельном щите непосредственно под знаком индивидуального проектирования, при этом: ширина щита должна быть равна ширине знака индивидуального проектирования, щит должен быть конструктивно связан со знаком индивидуального проектирования;

– рекламные надписи выполняют на желтом фоне;

– высота отдельного щита с рекламной информацией не должна превышать ‘/3 высоты всего средства информационного обеспечения при высоте прописных букв на знаке индивидуального проектирования 150 мм и менее, *Д – ПРИ высоте прописных букв 200 мм и более;

– знаки индивидуального проектирования проектируют и изготовляют в соответствии с требованиями ГОСТ 10807;

– эксплуатацию знаков с элементами рекламной информации проводят в соответствии с ГОСТ Р 50597.

7.2 Средства информационного обеспечения участников дорожного движения размещают в соответствии с требованиями ГОСТ 23457 и вносят в проекты организации дорожного движения с согласованием изменений в установленном порядке.

7.3 Для информационного обеспечения объектов узкого профиля следует применять рекламно-информационные знаки (приложение А) в соответствии со следующими требованиями:

– рекламно-информационные знаки не размещают на одной опоре с дорожными знаками;

– размер рекламно-информационных знаков (приложение Б) должен быть 1200 х 1800 мм, при этом размер поля для размещения пиктограммы должен быть 1000 х 800 мм;

– эксплуатацию рекламно-информационных знаков проводят в соответствии с ГОСТ Р 50597.

7.4 Допустимые пиктограммы и надписи на рекламно-информационных знаках приведены в приложении А.

7.5 Средства информационного обеспечения участников дорожного движения производят с применением светоотражающих материалов, значение коэффициента светоотражения в кандела / люкс в минус первой степени-метрах в минус второй степени (кд o лк

2) должно быть не менее значений, указанных в таблице 2.

В кд х лк ‘ хм 2

Цвет материала Угол наблюдения – 20′
Угол освещения
10° 20° 30° 40°
Белый 300 210 150 110 70
Желтый 180 110 90 70 40
Оранжевый 160 95 80 64 30
Красный 60 35 30 24 15
Зеленый 30 24 20 15 8
Синий 15 11 9 7 4

8 Требования к эксплуатационному состоянию средств наружной рекламы и средств информационного обеспечения участников дорожного движения

8.1 Не допускается утрата отдельных элементов рекламы или появление на ней посторонних надписей и рисунков.

Выявленные дефекты должны быть устранены в течение 3 сут.

8.2 Средства наружной рекламы без изображения или с испорченным изображением должны быть демонтированы в течение 7 сут.

Почему для монтажа знаков Вам стоит обратиться именно к Нам?!

Мы производим установку стоек под дорожные знаки как на временные (переносные) металлические основания, так и стационарно путем бетонирования в асфальт или грунт.

Установка знаков осуществляется на кронштейнах или растяжках при помощи хомутов, бандажной ленты и другими способами. Установка информационных щитов может быть произведена: на опоры, на фундаментно-бетонные основания, на мачты освещения, на колонны в паркингах, а также мы выполняем высотные монтажные работы с возможностью выезда спецтехники на объект Заказчика. Наши специалисты исполнят Ваш проект организации дорожного движения согласно всем действующим СНИП и ГОСТам вкратчайшие сроки.

Услуги по установке дорожных знаков и информационных щитов

МОНТАЖ ЗНАКА НА КОЛОННЫ ИЛИ СТЕНЫ

УСТАНОВКА ЗНАКОВ НА БОКОВЫЕ КРОНШТЕЙНЫ

МОНТАЖ ЗНАКА К ПОТОЛКУ

УСТАНОВКА ЗНАКОВ НА ЧУГУННЫЕ ОПОРЫ

УСТАНОВКА ЗНАКОВ В ГРУНТ

УСТАНОВКА ЗНАКОВ В АСФАЛЬТ

УСТАНОВКА ЗНАКОВ НА ВИНТОВЫЕ СВАИ

УСТАНОВКА ЗНАКОВ НА ПЕРЕНОСНЫЕ ОПОРЫ

УСТАНОВКА ЩИТОВ НА "Г" и "Т"- ОБРАЗНЫЕ ОПОРЫ

УСТАНОВКА ЗНАКОВ НАД ДОРОГОЙ

УСТАНОВКА ЩИТОВ НА “П”- ОБРАЗНЫЕ ОПОРЫ

Цена на установку дорожных знаков и щитов

Способ монтажа знака

Стоимость монтажа

Дополнительная информация

МОНТАЖ ЗНАКА НА КОЛОННЫ ИЛИ СТЕНЫ

400р.

В стоимость входит: монтаж знака, крепеж для монтажа

В стоимость не входит: дорожный знак

УСТАНОВКА ЗНАКОВ НА БОКОВЫЕ КРОНШТЕЙНЫ

500р.

В стоимость входит: установка бокового кронштейна

В стоимость не входит: монтаж знака, дорожный знак, боковой кронштейн, хомуты

МОНТАЖ ЗНАКА К ПОТОЛКУ

700р

В стоимость входит: установка потолочного кронштейна

В стоимость не входит: монтаж знака , дорожный знак, потолочный кронштейн, хомуты

УСТАНОВКА ЗНАКОВ НА ЧУГУННЫЕ ОПОРЫ

500р.

В стоимость входит: установка чугунной опоры и стойки

В стоимость не входит: монтаж знака, дорожный знак, чугунная опора, стойка, хомуты

УСТАНОВКА ЗНАКОВ В ГРУНТ

1800р.

В стоимость входит: установка стойки

В стоимость не входит: монтаж знака, дорожный знак, стойка, хомуты

УСТАНОВКА ЗНАКОВ В АСФАЛЬТ

2000р.

В стоимость входит: установка стойки

В стоимость не входит: монтаж знака, дорожный знак, стойка, хомуты

УСТАНОВКА ЗНАКОВ НА ВИНТОВЫЕ СВАИ

4000р.

В стоимость входит: установка винтовой сваи и стойки

В стоимость не входит: монтаж знака, дорожный знак, стойка, винтовая свая, хомуты

УСТАНОВКА ЗНАКОВ НА ПЕРЕНОСНЫЕ ОПОРЫ

500р.

В стоимость входит: установка опоры и стойки

В стоимость не входит: монтаж знака, дорожный знак, опора, стойка, хомуты

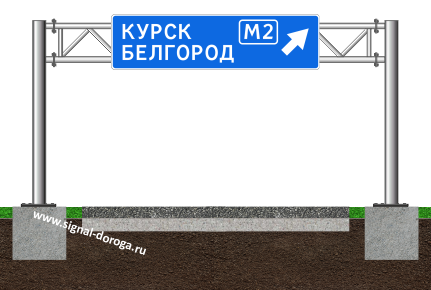

УСТАНОВКА ЩИТОВ НА «П»- ОБРАЗНЫЕ ОПОРЫ

от 110000р.

В стоимость входит: установка опоры

В стоимость не входит: монтаж щита, информационный щит, опора, хомуты

УСТАНОВКА ЩИТОВ НА "Г" и "Т"- ОБРАЗНЫЕ ОПОРЫ

от 60000р.

В стоимость входит: установка опоры

В стоимость не входит: монтаж щита, информационный щит, опора, хомуты

УСТАНОВКА ЗНАКОВ НАД ДОРОГОЙ

от 50000р.

В стоимость входит: установка опоры

В стоимость не входит: монтаж знака, дорожный знак, опора, хомуты

Читайте также:  Можно ли зарегистрировать недостроенный дом

Общие требования по установке дорожных знаков

Дорожные знаки должны устанавливаться в соответствии с требованиями ГОСТ Р 52289-2004. Виды знаков, их количество, место установки определяются дислокацией, утвержденной соответствующей Государственной автомобильной инспекцией. Установка дорожных знаков, а также их снятие на конкретных участках дорог производится по разрешению Государственной автомобильной инспекции края, области, автономной республики. Установка каждого знака и, прежде всего знаков, вводящих различные ограничения, должна быть обоснована. Общее количество знаков на участке дороги должно быть по возможности минимальным. Знаки кратковременного или сезонного действия устанавливают только на тот период, когда они необходимы, и немедленно снимают после устранения причины установки знака.

В одном поперечном сечении дороги допускается установка не более трех знаков без учета дублирующих и знаков дополнительной информации (табличек). При этом их необходимо размещать: на опорах, колонках и столбах (мачтах) по горизонтали (что является предпочтительным) или по вертикали; на тросах-растяжках, рамах и кронштейнах, расположенных над проезжей частью – по горизонтали на одном уровне.

На дорогах вне населенных пунктов опоры знаков следует устанавливать за пределами обочин на бермах, присыпанных к обочине (рис. 3.3, а), откосах насыпи (рис. 3.3, б), на полосе отвода за боковой канавой (рис. 3.3, в) или над обочинами (рис. 3.3, е). Расстояние от кромки проезжей части, до ближайшего к ней края знака должно составлять от 0,5 до 2 м, а до края знаков предварительного указания направлений от 0,5 до 5 м. На горных дорогах допускается установка опор на обочинах в стесненных условиях. При этом расстояние между кромкой проезжей части и ближайшим к ней краем знака должна составлять не менее 1 м (рис. 3.3, г).

Рис. 3.3. Способы установки знаков на дорогах вне населенных пунктов

Опоры рекомендуется устанавливать за парапетом со стороны откоса, встраивать в блоки парапета или устанавливать между отдельными блоками парапета. На участках, где установлены балочные или тросовые ограждения, рекомендуется располагать опоры знаков за ограждениями со стороны откоса, ближе к опорам ограждений или закреплять непосредственно на опорах ограждений. Разрешается установка знаков на разделительной полосе для дублирования знаков, расположенных с правой стороны дороги или над проезжей частью. На разделительной полосе вогнутого профиля следует устанавливать опоры ближе к проезжей части того направления движения, для которого предназначен знак. Край знака не должен выступать за линию ограждения (рис. 3.3, д).

Знаки предварительного указания направлений и указатели расстояний следует устанавливать на опорах, расположенных на присыпанных к обочине бермах (рис. 3.4, а), откосах насыпей и выемок (рис. 3.4, б) или на полосе отвода за боковой канавой (рис. 3.4, в). (кто устанавливает дорожные знаки)На участках, где установлены ограждения, опоры знаков следует располагать ближе к опорам ограждений так, чтобы расстояние между краем знака и опорой было не менее 0,75 м (рис. 3.4, г). Предварительные указатели направлений рекомендуется закреплять на наклонных опорах, установленных рядом с земляным полотном дороги (рис. 3.4, д) или на откосах выемок (рис. 3.4, е). Такая конструкция опор позволяет располагать край знака на расстоянии 0,5 – 1 м от бровки земляного полотна, не устанавливая ограждения.

Рис. 3.4. Способы установки предварительных указателей направлений

На участках, где опоры невозможно установить на откосе насыпи или рядом с земляным полотном, щиты знаков рекомендуется размещать над обочинами или проезжей частью на Г-образных опорах (рис. 3.4, ж). На дорогах I – II категории знаки можно устанавливать над проезжей частью на П-образных опорах, тросах-растяжках. Опоры несущих конструкций должны располагаться на берме на расстоянии не менее 0,5 м от бровки дороги или края разделительной полосы (рис. 3.4, з, и).

В населенных пунктах знаки следует устанавливать на индивидуальных опорах (рис. 3.6, а), на одной колонке со светофором (рис. 3.6, б), на кронштейнах, прикрепленных к осветительным мачтам, опорам контактной сети трамваев и троллейбусов (рис. 3.6, а, г) или стенам зданий (рис. 3.6, д), на тросах-растяжках, прикрепленных к зданиям (рис. 3.6, е), натянутых между зданием и специальной опорой или между осветительными мачтами (рис. 36, ж). Допускается установка знаков над сигнальными тумбами с искусственным освещением (рис. 3.6, з).

Расстояние от нижнего края знака (без учета таблички) до поверхности дорожного покрытия должна составлять: от 1,5 до 2 м – при установке сбоку от дороги вне населенных пунктов, от 2 до 4 м – в населенных пунктах; от 5 до 6 м – при размещении над проезжей частью или обочиной.

Знаки должны быть удалены от проводов осветительной сети не менее чем на 1 м, а от проводов сети высокого напряжения не менее чем на 2,5 м (рис. 36, е). В пределах охранной зоны высоковольтных линий подвеска знаков на тросах-растяжках запрещается.

Рис. 3.6. Способы установки знаков в населенных пунктах

Знаки размещаются над обочиной (или проезжей частью) в следующих случаях:
а) на участках, где невозможно боковое размещение знака;
б) когда это единственный способ, обеспечивающий хорошую видимость знака;
в) при необходимости регулирования движения по отдельным полосам;
г) при интенсивном движении крупногабаритных транспортных средств.
В зависимости от взаимного расположения знаков на одной опоре очередность их расположения определяется в соответствии с рис. 3.7. Предпочтительно располагать знаки по горизонтали.

Рис. 3.7. Последовательность расположения нескольких
знаков на одной опоре

Рис. 3.8. Примеры размещения знака 5.7.1 или 5.7.2 на
одной опоре с другими знаками

Самое популярное направление наружной рекламы является биллборд или просто рекламный щит, который устанавливается вдоль автомобильной дороги. Рекламный щит устанавливается на опоре с рамой, обитой листами фанеры или стали. Для установки данного сооружения необходимо получить разрешения от контролирующих структур.

Определение места установки биллборда (рекламного щита)

Выберете место установки металлоконструкции в соответствии с нормативными документами. Расстояния между рекламными щитами должно быть не менее 75 метров в городе и 150 метров за его чертой. Обязательными требованием является указание номера телефона рекламного агентства, кому принадлежат права на установку и использование рекламного сооружения.

Рекламные щиты нельзя устанавливать на аварийно-опасных участках дороги, железнодорожных переездах, мостах, ближе 25 метров от остановок маршрутных транспортных средств, на пересечениях автомобильных дорог и на пешеходных переходах.

Расстояние между щитами

В городе расстояние между рекламными щитами 75 метров, а за городом — 150 метров.

Высота информационного поля

Высота информационного поля на рекламном сооружении должна быть не менее 4,5 метра, а за городом — не менее 2 метров.

Используя интернет-ресурсы с картами начертите схему с указанием точного расположения будущего размещения рекламной конструкции. Далее заполните заявление в отделе учета и распределения земельных участков в двух экземплярах (в случае установки и эксплуатации . Второй экземпляр заявления необходимо заверить в госучереждении и оставить себе. В течение 30 дней пройдет рассмотрение документов и будет назначен открытый аукцион, где могут принять участие все желающие.

Структура биллборда (рекламного щита) или из чего он состоит

  1. Основание состоит из фундамента из армированной плиты или железобетонных блоков.
  2. Несущая конструкция состоит из металлической опоры и каркаса, выкрашенного эмалью.
  3. Сам рекламный щит облицовывают влагостойкой фанерой.
  4. Дополнительно можно применить осветительные элементы. Ноу-хау в данном направлении светодиодная подсветка на солнечной батареи.
  5. Реклама размещается на щите чаще всего с помощью винилового полотна. В зависимости от производителя винилового полотна и качества печати зависит качество изображения.

Согласование установки

Согласование распространения наружной рекламы в полосе отвода и придорожной полосе автомобильных дорог, а также в городских и сельских поселениях проводится руководителем службы ДИиОД управлений (отделов, отделений) ГИБДД МВД, ГУВД, УВД субъектов Российской Федерации, а также управлений (отделов) внутренних дел в закрытых административно-территориальных образованиях и на особо важных и режимных объектах.

У рекламного распространителя или рекламодателя принимаются на согласование следующие документы:

  • заявление с указанием предполагаемого срока распространения рекламной информации;
  • карта-схема предполагаемого места распространения наружной рекламы с привязкой в плане к ближайшему километровому столбу или капитальному сооружению и привязкой по высоте к поверхности проезжей части дороги или улицы;
  • чертеж несущей конструкции и фундамента рекламного щита или указателя с узлами крепления;
  • схема рекламного щита в цвете с указанием размеров предлагаемых надписей;
  • схема расположения осветительных устройств с указанием параметров источников освещения, а также схему подводки электроэнергии;
  • световой режим работы рекламного щита, параметры световых и осветительных устройств;
  • справка, подписанная заявителем о соответствии конструкции рекламного щита, а также несущих конструкций его крепления, включая фундамент техническим нормам;
  • сведения о производстве работ по устройству наружной рекламы, включая сведения о необходимости занятия проезжей части дороги или улицы, или полосы отвода дороги и необходимости временного закрытия или ограничения движения;
  • информация о возможных звуковых сигналах, издаваемых рекламой, и их мощности.
